金盾防水榮獲“中國綠色建材產(chǎn)品”三星級認(rèn)證證書
發(fā)布時(shí)間 : 2022-10-15
點(diǎn)擊 : 0
技術(shù)服務(wù)
TECHNICAL SERVICE
暫時(shí)沒有內(nèi)容信息顯示
種植屋面防水系統(tǒng)標(biāo)準(zhǔn)化施工技術(shù)
- 分類：公司新聞
- 作者：
- 來源：
- 發(fā)布時(shí)間：2021-07-23 17:05
- 訪問量：
【概要描述】1、技術(shù)特點(diǎn)
? ?種植屋面定義：在屋面或地下車庫頂板上通過設(shè)置合理的防水構(gòu)造層、排水構(gòu)造層，覆土或鋪設(shè)其他種植材料，再進(jìn)行綠植施工，起到環(huán)保、節(jié)能綠化的優(yōu)勢效果。?
種植屋面通常在城市建筑物上，地下室頂板、屋頂平面或小坡度屋面上進(jìn)行綠化種植，是提高城市綠化覆蓋率、減緩“熱島效應(yīng)”、降低大氣污染、節(jié)省能源、截留雨水、延長防水層使用壽命、改善生態(tài)環(huán)境和美化城市景觀的有效途徑。
2、適用范圍
? ?目前，國內(nèi)外屋頂綠化通常分為三類。第一種是屋頂草坪，一般是不上人的屋面，第二種是空中花園，是喬灌花草搭配，亭榭花架、小橋流水、體育設(shè)施綜合在一起的供人們休閑娛樂的綠色空間。第三種是組合式，以草坪為主，兼有少量的喬灌木。
種植屋面適用于各類有綠化需求的種植空間，包括我們建筑構(gòu)造的地下室車庫頂板、屋頂上方，可以為簡單式種植屋面、花園式種植屋面、容器式種植屋面，均在我國種植技術(shù)推廣范圍之內(nèi)。
?
3、防水材料性能
? 3.1主體材料
? 3.1.1普通型防水層，應(yīng)符合<聚合物SBS改性瀝青防水卷材>GB18242
? 3.1.2第二是耐根穿刺型防水層，應(yīng)采用<種植屋面用耐根穿刺防水卷材>JC/T1075標(biāo)準(zhǔn)。
? 3.2輔助材料
? 3.2.1非固化橡膠瀝青防水涂料
? 3.2.2金屬固定件
? 3.2.3密封材料
? 3.2.4 同第四章
4、施工工藝流程
? 4.1施工工藝流程如下：
? 4.1.1施工工程拋丸施工→防水基層處理→非固化加自粘附加層施工→大面施工2mm非固化涂料→4mm厚耐根穿刺防水卷材（蓄水試驗(yàn)）→隔離層→混凝土保護(hù)層→排水板、隔離層施工→種植土層→檢查→報(bào)檢驗(yàn)收
?1、拋丸施工工藝
? 1.1．混凝土基層處理采用拋丸工藝，即利用拋丸機(jī)，拋除混凝土表面的浮漿。使用拋丸處理的表面粗糙均勻。
? 1.2．拋丸處理設(shè)備采用具備同步清除浮漿及吸塵功能的設(shè)備、帶有驅(qū)動行走系統(tǒng)的自循環(huán)回收的拋丸設(shè)備來進(jìn)行混凝土鋪裝層處理。拋丸機(jī)速度選用2～3檔，行走速度5～10m/min。
? 1.3.拋丸過程應(yīng)連續(xù)作業(yè)，如因特殊原因造成拋丸停機(jī)，在下次重拋之前將機(jī)器倒退30cm左右，再重新開始拋丸，待機(jī)器行走過去后，應(yīng)及時(shí)檢查搭接區(qū)域拋丸質(zhì)量，如有遺漏再進(jìn)行補(bǔ)拋。
? 1.4.管根、女兒墻根部局部混凝土找平處理時(shí)，可使用角磨機(jī)，不得出現(xiàn)明顯凹凸溝痕，做到棱直面平，確?；炷龄佈b層與瀝青面層有效粘結(jié)。
2、增強(qiáng)基層處理施工工藝
? 在陰陽角、后澆帶、高低跨、等節(jié)點(diǎn)細(xì)部將基層清掃干凈。陰角處做50mm小圓弧，陽角部位做成10mm小圓弧，基層應(yīng)堅(jiān)實(shí)、平整、潔凈，無空鼓、起砂、裂縫、松動和凹凸不平的現(xiàn)象；
3、非固化加自粘卷材附加層施工工藝
? 3．1.非固化橡膠瀝青防水涂料其本身的固含量為99%以上，施工時(shí)采用專用設(shè)備，無需添加溶劑，因此施工后即使經(jīng)過長時(shí)間也不會固化并保持其性能。
? 3.2.非固化橡膠瀝青防水涂料施工前，須調(diào)試專用加熱機(jī)械。開工前應(yīng)就近安排機(jī)械，調(diào)試完成后，才能進(jìn)行涂料施工。施工時(shí)，因?yàn)r青橡膠的非固化特性，不能先做完涂料層再進(jìn)行卷材防水層的施工。涂料施工應(yīng)與卷材施工相配合。根據(jù)現(xiàn)場情況，進(jìn)行噴涂施工或刮涂施工。
? 3.3.非固化橡膠瀝青防水涂料分為兩種施工方式：噴涂和刮涂。混凝土基層平面施工時(shí)采用刮涂法，立面施工時(shí)采用噴涂法。
? 3.4.細(xì)部節(jié)點(diǎn)的處理：預(yù)先裁剪陰陽角在兩面轉(zhuǎn)角、三面陰陽角等部位進(jìn)行附加增強(qiáng)處理，平立面平均展開附加層的寬度為500mm。方法是先按細(xì)部形狀將卷材剪好，在細(xì)部貼一下，視尺寸、形狀合適后，再進(jìn)行施工。施工材料使用2mm厚非固化加1.5mm厚交叉層壓膜自粘防水卷材，附加層的粘貼要求無空鼓，并壓實(shí)鋪牢；
4、非固化涂料與卷材復(fù)合施工工藝
? 4.1.待基面清理完后，打開加熱料罐，將預(yù)熱脫桶后的材料倒入料罐中加熱
? 4.2.熱熔非固化橡膠瀝青防水涂料：施工前應(yīng)將非固化橡膠瀝青防水涂料放在加熱罐中加熱呈液體狀態(tài)，達(dá)到規(guī)定的熱用溫度時(shí)才能施工，手工刮涂的加熱溫度≥120℃，噴涂溫度≥150℃.
? 4.3.施工非固化橡膠瀝青防水涂料：將加熱罐中的非固化橡膠瀝青防水涂料用刮涂或噴涂等方法均勻的涂刮于基層上，厚度2mm即可，刮涂非固化橡膠瀝青防水涂料后3min內(nèi)滾鋪防水卷材，然后輕刮卷材表面，排出內(nèi)部空氣，使卷材與非固化橡膠瀝青防水涂料牢固的粘接在一起。
? 4.4.噴涂完一定面積后，在鋪貼卷材前采用針測法檢測涂層厚度。若如厚度不達(dá)標(biāo)或局部需要強(qiáng)化，可以手工涂刮的方式補(bǔ)充，噴涂施工宜分段分區(qū)域完成。
? 4.5.卷材與非固化復(fù)合施工，將卷材粘結(jié)面對準(zhǔn)基準(zhǔn)線平鋪在基面上，從一端將隔離紙從背面揭起，兩人拉住揭下的隔離紙均勻用力向后（或由上而下）拉，慢慢將整幅長的隔離紙全部拉出，在拉鋪卷材時(shí)，應(yīng)隨時(shí)注意與基準(zhǔn)線對齊，速度不宜過快，以免出現(xiàn)偏差難以糾正。卷材粘貼時(shí)，不得用力拉伸。卷材與非固化粘貼過程中應(yīng)均速進(jìn)行一邊向前粘貼卷材，一邊隨即用膠輥（或刮板）用力向前、向外側(cè)滾（趕）壓，排出空氣，使之牢固粘貼在非固化涂料上；卷材之間的搭接，采用粘接的方式，將其隔離層撕掉，粘貼時(shí)邊用壓輥壓實(shí)搭接部位，要求必須粘貼嚴(yán)實(shí)，必要時(shí)可以局部微加熱粘合待鋪貼完防水卷材后即可上人行走，施工完畢；
5、植屋面施工要點(diǎn)
5.1種植頂板防水節(jié)點(diǎn)構(gòu)造
? ? 5.1.1大面施工：在鋼筋混凝土結(jié)構(gòu)板進(jìn)行拋丸處理，噴涂界面的處理劑，然后就進(jìn)行非固化的施工厚度2mm（涂料施工1mm厚，理論用量為1.3kg/㎡），隨后緊跟耐根穿刺卷材的復(fù)合施工，覆蓋土工膜隔離層，澆筑70mm細(xì)石混凝土作為保護(hù)層，混凝土達(dá)到齡期后進(jìn)行其他工序施工。
?
?? ? 5.1.2卷材的鋪貼：卷材施工時(shí)，相鄰兩幅卷材的搭接要錯(cuò)開，錯(cuò)開長度不小于1500mm,搭接長度為不小于100mm，平面搭接以及立墻搭接如下示意圖所示：
? ? 5.1.3搭接縫的處理做法，防水施工時(shí)，卷材長短邊搭接寬度均為100mm，搭接縫采用熱熔法進(jìn)行處理，搭接部位必須保證搭接長度，熱熔滿粘。
?
?
?
? ? 5.1.4.高低跨施工：首先在陰陽角部位做2mm非固化+復(fù)合交叉層壓膜卷材1.5mm附加層一道寬度為500mm，每邊250mm，然后進(jìn)行非固化與卷材的復(fù)合施工，施工步驟同大面相同，在立墻部位可根據(jù)現(xiàn)場的高度，加固壓條螺釘，確保牢固可靠性，立墻防水施工完成后砌筑磚墻對其進(jìn)行保護(hù)。
?
? ? 5.1.5頂板管根防水：首先確保在基層處理完畢，管根根部填堵堅(jiān)實(shí)基礎(chǔ)上進(jìn)行，先將非固化在管根四周及上部進(jìn)行涂刷，厚度2mm，隨后復(fù)合交叉層壓膜卷材1.5mm和其進(jìn)行復(fù)合，達(dá)到對管根防水節(jié)點(diǎn)加強(qiáng)處理的目的。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
? ? 5.1.6后澆帶附加層：后澆帶寬度800mm，對此部位進(jìn)行附加材料，用2mm厚非固化加自粘1.5mm交叉膜材料，操作方法用500寬的卷材中間對準(zhǔn)各邊施工縫，
然后用涂刷非固化交叉層壓膜卷材復(fù)合加強(qiáng)處理每邊250mm。
?
?? ?5.1.7立墻收頭處理：立面上返高度超過頂板的覆土，由于上返部位是防水薄弱環(huán)節(jié)，因此應(yīng)著重進(jìn)行處理，添加輔助材料輔助工具進(jìn)行加強(qiáng)。本方案制定采用金屬壓條固定釘加強(qiáng)，收頭部位整體采用與大面相容性瀝青類密封膏全部密封處理，側(cè)墻防水應(yīng)進(jìn)行保護(hù)層設(shè)置，保護(hù)層宜采用排水板。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
?
? ? ?5.1.8陽角部位處理：首先在陽角部位做500寬附近層每邊250，材料為2mm非固化+復(fù)合交叉層壓膜卷材1.5mm，隨后施工2mm非固化瀝青涂料，與卷材復(fù)合過程中立面卷材上返至平面長度≥500mm，平面下返立面長度≥500mm。陽角部位為結(jié)構(gòu)應(yīng)力集中部位，故加強(qiáng)處理確保防水質(zhì)量長期耐久可靠性。
種植屋面防水系統(tǒng)標(biāo)準(zhǔn)化施工技術(shù)
【概要描述】1、技術(shù)特點(diǎn)
? ?種植屋面定義：在屋面或地下車庫頂板上通過設(shè)置合理的防水構(gòu)造層、排水構(gòu)造層，覆土或鋪設(shè)其他種植材料，再進(jìn)行綠植施工，起到環(huán)保、節(jié)能綠化的優(yōu)勢效果。?
種植屋面通常在城市建筑物上，地下室頂板、屋頂平面或小坡度屋面上進(jìn)行綠化種植，是提高城市綠化覆蓋率、減緩“熱島效應(yīng)”、降低大氣污染、節(jié)省能源、截留雨水、延長防水層使用壽命、改善生態(tài)環(huán)境和美化城市景觀的有效途徑。
2、適用范圍
? ?目前，國內(nèi)外屋頂綠化通常分為三類。第一種是屋頂草坪，一般是不上人的屋面，第二種是空中花園，是喬灌花草搭配，亭榭花架、小橋流水、體育設(shè)施綜合在一起的供人們休閑娛樂的綠色空間。第三種是組合式，以草坪為主，兼有少量的喬灌木。
種植屋面適用于各類有綠化需求的種植空間，包括我們建筑構(gòu)造的地下室車庫頂板、屋頂上方，可以為簡單式種植屋面、花園式種植屋面、容器式種植屋面，均在我國種植技術(shù)推廣范圍之內(nèi)。
?
3、防水材料性能
? 3.1主體材料
? 3.1.1普通型防水層，應(yīng)符合<聚合物SBS改性瀝青防水卷材>GB18242
? 3.1.2第二是耐根穿刺型防水層，應(yīng)采用<種植屋面用耐根穿刺防水卷材>JC/T1075標(biāo)準(zhǔn)。
? 3.2輔助材料
? 3.2.1非固化橡膠瀝青防水涂料
? 3.2.2金屬固定件
? 3.2.3密封材料
? 3.2.4 同第四章
4、施工工藝流程
? 4.1施工工藝流程如下：
? 4.1.1施工工程拋丸施工→防水基層處理→非固化加自粘附加層施工→大面施工2mm非固化涂料→4mm厚耐根穿刺防水卷材（蓄水試驗(yàn)）→隔離層→混凝土保護(hù)層→排水板、隔離層施工→種植土層→檢查→報(bào)檢驗(yàn)收
?1、拋丸施工工藝
? 1.1．混凝土基層處理采用拋丸工藝，即利用拋丸機(jī)，拋除混凝土表面的浮漿。使用拋丸處理的表面粗糙均勻。
? 1.2．拋丸處理設(shè)備采用具備同步清除浮漿及吸塵功能的設(shè)備、帶有驅(qū)動行走系統(tǒng)的自循環(huán)回收的拋丸設(shè)備來進(jìn)行混凝土鋪裝層處理。拋丸機(jī)速度選用2～3檔，行走速度5～10m/min。
? 1.3.拋丸過程應(yīng)連續(xù)作業(yè)，如因特殊原因造成拋丸停機(jī)，在下次重拋之前將機(jī)器倒退30cm左右，再重新開始拋丸，待機(jī)器行走過去后，應(yīng)及時(shí)檢查搭接區(qū)域拋丸質(zhì)量，如有遺漏再進(jìn)行補(bǔ)拋。
? 1.4.管根、女兒墻根部局部混凝土找平處理時(shí)，可使用角磨機(jī)，不得出現(xiàn)明顯凹凸溝痕，做到棱直面平，確?；炷龄佈b層與瀝青面層有效粘結(jié)。
2、增強(qiáng)基層處理施工工藝
? 在陰陽角、后澆帶、高低跨、等節(jié)點(diǎn)細(xì)部將基層清掃干凈。陰角處做50mm小圓弧，陽角部位做成10mm小圓弧，基層應(yīng)堅(jiān)實(shí)、平整、潔凈，無空鼓、起砂、裂縫、松動和凹凸不平的現(xiàn)象；
3、非固化加自粘卷材附加層施工工藝
? 3．1.非固化橡膠瀝青防水涂料其本身的固含量為99%以上，施工時(shí)采用專用設(shè)備，無需添加溶劑，因此施工后即使經(jīng)過長時(shí)間也不會固化并保持其性能。
? 3.2.非固化橡膠瀝青防水涂料施工前，須調(diào)試專用加熱機(jī)械。開工前應(yīng)就近安排機(jī)械，調(diào)試完成后，才能進(jìn)行涂料施工。施工時(shí)，因?yàn)r青橡膠的非固化特性，不能先做完涂料層再進(jìn)行卷材防水層的施工。涂料施工應(yīng)與卷材施工相配合。根據(jù)現(xiàn)場情況，進(jìn)行噴涂施工或刮涂施工。
? 3.3.非固化橡膠瀝青防水涂料分為兩種施工方式：噴涂和刮涂?；炷粱鶎悠矫媸┕r(shí)采用刮涂法，立面施工時(shí)采用噴涂法。
? 3.4.細(xì)部節(jié)點(diǎn)的處理：預(yù)先裁剪陰陽角在兩面轉(zhuǎn)角、三面陰陽角等部位進(jìn)行附加增強(qiáng)處理，平立面平均展開附加層的寬度為500mm。方法是先按細(xì)部形狀將卷材剪好，在細(xì)部貼一下，視尺寸、形狀合適后，再進(jìn)行施工。施工材料使用2mm厚非固化加1.5mm厚交叉層壓膜自粘防水卷材，附加層的粘貼要求無空鼓，并壓實(shí)鋪牢；
4、非固化涂料與卷材復(fù)合施工工藝
? 4.1.待基面清理完后，打開加熱料罐，將預(yù)熱脫桶后的材料倒入料罐中加熱
? 4.2.熱熔非固化橡膠瀝青防水涂料：施工前應(yīng)將非固化橡膠瀝青防水涂料放在加熱罐中加熱呈液體狀態(tài)，達(dá)到規(guī)定的熱用溫度時(shí)才能施工，手工刮涂的加熱溫度≥120℃，噴涂溫度≥150℃.
? 4.3.施工非固化橡膠瀝青防水涂料：將加熱罐中的非固化橡膠瀝青防水涂料用刮涂或噴涂等方法均勻的涂刮于基層上，厚度2mm即可，刮涂非固化橡膠瀝青防水涂料后3min內(nèi)滾鋪防水卷材，然后輕刮卷材表面，排出內(nèi)部空氣，使卷材與非固化橡膠瀝青防水涂料牢固的粘接在一起。
? 4.4.噴涂完一定面積后，在鋪貼卷材前采用針測法檢測涂層厚度。若如厚度不達(dá)標(biāo)或局部需要強(qiáng)化，可以手工涂刮的方式補(bǔ)充，噴涂施工宜分段分區(qū)域完成。
? 4.5.卷材與非固化復(fù)合施工，將卷材粘結(jié)面對準(zhǔn)基準(zhǔn)線平鋪在基面上，從一端將隔離紙從背面揭起，兩人拉住揭下的隔離紙均勻用力向后（或由上而下）拉，慢慢將整幅長的隔離紙全部拉出，在拉鋪卷材時(shí)，應(yīng)隨時(shí)注意與基準(zhǔn)線對齊，速度不宜過快，以免出現(xiàn)偏差難以糾正。卷材粘貼時(shí)，不得用力拉伸。卷材與非固化粘貼過程中應(yīng)均速進(jìn)行一邊向前粘貼卷材，一邊隨即用膠輥（或刮板）用力向前、向外側(cè)滾（趕）壓，排出空氣，使之牢固粘貼在非固化涂料上；卷材之間的搭接，采用粘接的方式，將其隔離層撕掉，粘貼時(shí)邊用壓輥壓實(shí)搭接部位，要求必須粘貼嚴(yán)實(shí)，必要時(shí)可以局部微加熱粘合待鋪貼完防水卷材后即可上人行走，施工完畢；
5、植屋面施工要點(diǎn)
5.1種植頂板防水節(jié)點(diǎn)構(gòu)造
? ? 5.1.1大面施工：在鋼筋混凝土結(jié)構(gòu)板進(jìn)行拋丸處理，噴涂界面的處理劑，然后就進(jìn)行非固化的施工厚度2mm（涂料施工1mm厚，理論用量為1.3kg/㎡），隨后緊跟耐根穿刺卷材的復(fù)合施工，覆蓋土工膜隔離層，澆筑70mm細(xì)石混凝土作為保護(hù)層，混凝土達(dá)到齡期后進(jìn)行其他工序施工。
?
?? ? 5.1.2卷材的鋪貼：卷材施工時(shí)，相鄰兩幅卷材的搭接要錯(cuò)開，錯(cuò)開長度不小于1500mm,搭接長度為不小于100mm，平面搭接以及立墻搭接如下示意圖所示：
? ? 5.1.3搭接縫的處理做法，防水施工時(shí)，卷材長短邊搭接寬度均為100mm，搭接縫采用熱熔法進(jìn)行處理，搭接部位必須保證搭接長度，熱熔滿粘。
?
?
?
? ? 5.1.4.高低跨施工：首先在陰陽角部位做2mm非固化+復(fù)合交叉層壓膜卷材1.5mm附加層一道寬度為500mm，每邊250mm，然后進(jìn)行非固化與卷材的復(fù)合施工，施工步驟同大面相同，在立墻部位可根據(jù)現(xiàn)場的高度，加固壓條螺釘，確保牢固可靠性，立墻防水施工完成后砌筑磚墻對其進(jìn)行保護(hù)。
?
? ? 5.1.5頂板管根防水：首先確保在基層處理完畢，管根根部填堵堅(jiān)實(shí)基礎(chǔ)上進(jìn)行，先將非固化在管根四周及上部進(jìn)行涂刷，厚度2mm，隨后復(fù)合交叉層壓膜卷材1.5mm和其進(jìn)行復(fù)合，達(dá)到對管根防水節(jié)點(diǎn)加強(qiáng)處理的目的。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
? ? 5.1.6后澆帶附加層：后澆帶寬度800mm，對此部位進(jìn)行附加材料，用2mm厚非固化加自粘1.5mm交叉膜材料，操作方法用500寬的卷材中間對準(zhǔn)各邊施工縫，
然后用涂刷非固化交叉層壓膜卷材復(fù)合加強(qiáng)處理每邊250mm。
?
?? ?5.1.7立墻收頭處理：立面上返高度超過頂板的覆土，由于上返部位是防水薄弱環(huán)節(jié)，因此應(yīng)著重進(jìn)行處理，添加輔助材料輔助工具進(jìn)行加強(qiáng)。本方案制定采用金屬壓條固定釘加強(qiáng)，收頭部位整體采用與大面相容性瀝青類密封膏全部密封處理，側(cè)墻防水應(yīng)進(jìn)行保護(hù)層設(shè)置，保護(hù)層宜采用排水板。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
?
? ? ?5.1.8陽角部位處理：首先在陽角部位做500寬附近層每邊250，材料為2mm非固化+復(fù)合交叉層壓膜卷材1.5mm，隨后施工2mm非固化瀝青涂料，與卷材復(fù)合過程中立面卷材上返至平面長度≥500mm，平面下返立面長度≥500mm。陽角部位為結(jié)構(gòu)應(yīng)力集中部位，故加強(qiáng)處理確保防水質(zhì)量長期耐久可靠性。
- 分類：公司新聞
- 作者：
- 來源：
- 發(fā)布時(shí)間：2021-07-23 17:05
- 訪問量：
詳情
1、技術(shù)特點(diǎn)
種植屋面定義：在屋面或地下車庫頂板上通過設(shè)置合理的防水構(gòu)造層、排水構(gòu)造層，覆土或鋪設(shè)其他種植材料，再進(jìn)行綠植施工，起到環(huán)保、節(jié)能綠化的優(yōu)勢效果。
種植屋面通常在城市建筑物上，地下室頂板、屋頂平面或小坡度屋面上進(jìn)行綠化種植，是提高城市綠化覆蓋率、減緩“熱島效應(yīng)”、降低大氣污染、節(jié)省能源、截留雨水、延長防水層使用壽命、改善生態(tài)環(huán)境和美化城市景觀的有效途徑。
2、適用范圍
目前，國內(nèi)外屋頂綠化通常分為三類。第一種是屋頂草坪，一般是不上人的屋面，第二種是空中花園，是喬灌花草搭配，亭榭花架、小橋流水、體育設(shè)施綜合在一起的供人們休閑娛樂的綠色空間。第三種是組合式，以草坪為主，兼有少量的喬灌木。種植屋面適用于各類有綠化需求的種植空間，包括我們建筑構(gòu)造的地下室車庫頂板、屋頂上方，可以為簡單式種植屋面、花園式種植屋面、容器式種植屋面，均在我國種植技術(shù)推廣范圍之內(nèi)。
3、防水材料性能
3.1主體材料
3.1.1普通型防水層，應(yīng)符合<聚合物SBS改性瀝青防水卷材>GB18242
3.1.2第二是耐根穿刺型防水層，應(yīng)采用<種植屋面用耐根穿刺防水卷材>JC/T1075標(biāo)準(zhǔn)。
3.2輔助材料
3.2.1非固化橡膠瀝青防水涂料
3.2.2金屬固定件
3.2.3密封材料
3.2.4 同第四章
4、施工工藝流程
4.1施工工藝流程如下：
4.1.1施工工程拋丸施工→防水基層處理→非固化加自粘附加層施工→大面施工2mm非固化涂料→4mm厚耐根穿刺防水卷材（蓄水試驗(yàn)）→隔離層→混凝土保護(hù)層→排水板、隔離層施工→種植土層→檢查→報(bào)檢驗(yàn)收
1、拋丸施工工藝
1.1．混凝土基層處理采用拋丸工藝，即利用拋丸機(jī)，拋除混凝土表面的浮漿。使用拋丸處理的表面粗糙均勻。
1.2．拋丸處理設(shè)備采用具備同步清除浮漿及吸塵功能的設(shè)備、帶有驅(qū)動行走系統(tǒng)的自循環(huán)回收的拋丸設(shè)備來進(jìn)行混凝土鋪裝層處理。拋丸機(jī)速度選用2～3檔，行走速度5～10m/min。
1.3.拋丸過程應(yīng)連續(xù)作業(yè)，如因特殊原因造成拋丸停機(jī)，在下次重拋之前將機(jī)器倒退30cm左右，再重新開始拋丸，待機(jī)器行走過去后，應(yīng)及時(shí)檢查搭接區(qū)域拋丸質(zhì)量，如有遺漏再進(jìn)行補(bǔ)拋。
1.4.管根、女兒墻根部局部混凝土找平處理時(shí)，可使用角磨機(jī)，不得出現(xiàn)明顯凹凸溝痕，做到棱直面平，確?；炷龄佈b層與瀝青面層有效粘結(jié)。
2、增強(qiáng)基層處理施工工藝
在陰陽角、后澆帶、高低跨、等節(jié)點(diǎn)細(xì)部將基層清掃干凈。陰角處做50mm小圓弧，陽角部位做成10mm小圓弧，基層應(yīng)堅(jiān)實(shí)、平整、潔凈，無空鼓、起砂、裂縫、松動和凹凸不平的現(xiàn)象；
3、非固化加自粘卷材附加層施工工藝
3．1.非固化橡膠瀝青防水涂料其本身的固含量為99%以上，施工時(shí)采用專用設(shè)備，無需添加溶劑，因此施工后即使經(jīng)過長時(shí)間也不會固化并保持其性能。
3.2.非固化橡膠瀝青防水涂料施工前，須調(diào)試專用加熱機(jī)械。開工前應(yīng)就近安排機(jī)械，調(diào)試完成后，才能進(jìn)行涂料施工。施工時(shí)，因?yàn)r青橡膠的非固化特性，不能先做完涂料層再進(jìn)行卷材防水層的施工。涂料施工應(yīng)與卷材施工相配合。根據(jù)現(xiàn)場情況，進(jìn)行噴涂施工或刮涂施工。
3.3.非固化橡膠瀝青防水涂料分為兩種施工方式：噴涂和刮涂?；炷粱鶎悠矫媸┕r(shí)采用刮涂法，立面施工時(shí)采用噴涂法。
3.4.細(xì)部節(jié)點(diǎn)的處理：預(yù)先裁剪陰陽角在兩面轉(zhuǎn)角、三面陰陽角等部位進(jìn)行附加增強(qiáng)處理，平立面平均展開附加層的寬度為500mm。方法是先按細(xì)部形狀將卷材剪好，在細(xì)部貼一下，視尺寸、形狀合適后，再進(jìn)行施工。施工材料使用2mm厚非固化加1.5mm厚交叉層壓膜自粘防水卷材，附加層的粘貼要求無空鼓，并壓實(shí)鋪牢；
4、非固化涂料與卷材復(fù)合施工工藝
4.1.待基面清理完后，打開加熱料罐，將預(yù)熱脫桶后的材料倒入料罐中加熱
4.2.熱熔非固化橡膠瀝青防水涂料：施工前應(yīng)將非固化橡膠瀝青防水涂料放在加熱罐中加熱呈液體狀態(tài)，達(dá)到規(guī)定的熱用溫度時(shí)才能施工，手工刮涂的加熱溫度≥120℃，噴涂溫度≥150℃.
4.3.施工非固化橡膠瀝青防水涂料：將加熱罐中的非固化橡膠瀝青防水涂料用刮涂或噴涂等方法均勻的涂刮于基層上，厚度2mm即可，刮涂非固化橡膠瀝青防水涂料后3min內(nèi)滾鋪防水卷材，然后輕刮卷材表面，排出內(nèi)部空氣，使卷材與非固化橡膠瀝青防水涂料牢固的粘接在一起。
4.4.噴涂完一定面積后，在鋪貼卷材前采用針測法檢測涂層厚度。若如厚度不達(dá)標(biāo)或局部需要強(qiáng)化，可以手工涂刮的方式補(bǔ)充，噴涂施工宜分段分區(qū)域完成。
4.5.卷材與非固化復(fù)合施工，將卷材粘結(jié)面對準(zhǔn)基準(zhǔn)線平鋪在基面上，從一端將隔離紙從背面揭起，兩人拉住揭下的隔離紙均勻用力向后（或由上而下）拉，慢慢將整幅長的隔離紙全部拉出，在拉鋪卷材時(shí)，應(yīng)隨時(shí)注意與基準(zhǔn)線對齊，速度不宜過快，以免出現(xiàn)偏差難以糾正。卷材粘貼時(shí)，不得用力拉伸。卷材與非固化粘貼過程中應(yīng)均速進(jìn)行一邊向前粘貼卷材，一邊隨即用膠輥（或刮板）用力向前、向外側(cè)滾（趕）壓，排出空氣，使之牢固粘貼在非固化涂料上；卷材之間的搭接，采用粘接的方式，將其隔離層撕掉，粘貼時(shí)邊用壓輥壓實(shí)搭接部位，要求必須粘貼嚴(yán)實(shí)，必要時(shí)可以局部微加熱粘合待鋪貼完防水卷材后即可上人行走，施工完畢；
5、植屋面施工要點(diǎn)
5.1種植頂板防水節(jié)點(diǎn)構(gòu)造
5.1.1大面施工：在鋼筋混凝土結(jié)構(gòu)板進(jìn)行拋丸處理，噴涂界面的處理劑，然后就進(jìn)行非固化的施工厚度2mm（涂料施工1mm厚，理論用量為1.3kg/㎡），隨后緊跟耐根穿刺卷材的復(fù)合施工，覆蓋土工膜隔離層，澆筑70mm細(xì)石混凝土作為保護(hù)層，混凝土達(dá)到齡期后進(jìn)行其他工序施工。

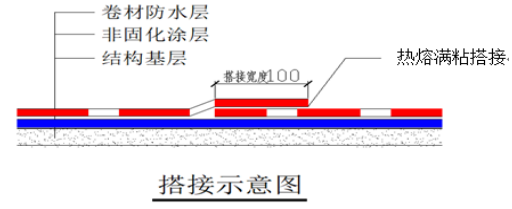

5.1.2卷材的鋪貼：卷材施工時(shí)，相鄰兩幅卷材的搭接要錯(cuò)開，錯(cuò)開長度不小于1500mm,搭接長度為不小于100mm，平面搭接以及立墻搭接如下示意圖所示：
5.1.3搭接縫的處理做法，防水施工時(shí)，卷材長短邊搭接寬度均為100mm，搭接縫采用熱熔法進(jìn)行處理，搭接部位必須保證搭接長度，熱熔滿粘。
5.1.4.高低跨施工：首先在陰陽角部位做2mm非固化+復(fù)合交叉層壓膜卷材1.5mm附加層一道寬度為500mm，每邊250mm，然后進(jìn)行非固化與卷材的復(fù)合施工，施工步驟同大面相同，在立墻部位可根據(jù)現(xiàn)場的高度，加固壓條螺釘，確保牢固可靠性，立墻防水施工完成后砌筑磚墻對其進(jìn)行保護(hù)。

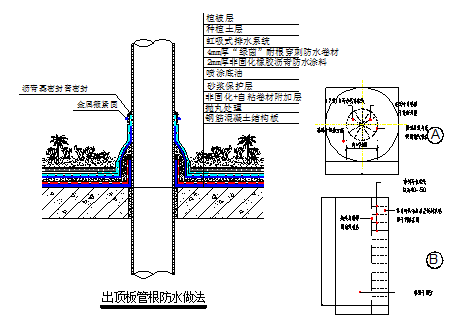

5.1.5頂板管根防水：首先確保在基層處理完畢，管根根部填堵堅(jiān)實(shí)基礎(chǔ)上進(jìn)行，先將非固化在管根四周及上部進(jìn)行涂刷，厚度2mm，隨后復(fù)合交叉層壓膜卷材1.5mm和其進(jìn)行復(fù)合，達(dá)到對管根防水節(jié)點(diǎn)加強(qiáng)處理的目的。
5.1.6后澆帶附加層：后澆帶寬度800mm，對此部位進(jìn)行附加材料，用2mm厚非固化加自粘1.5mm交叉膜材料，操作方法用500寬的卷材中間對準(zhǔn)各邊施工縫，
然后用涂刷非固化交叉層壓膜卷材復(fù)合加強(qiáng)處理每邊250mm。

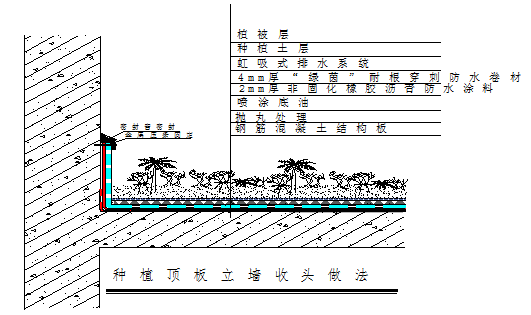

5.1.7立墻收頭處理：立面上返高度超過頂板的覆土，由于上返部位是防水薄弱環(huán)節(jié)，因此應(yīng)著重進(jìn)行處理，添加輔助材料輔助工具進(jìn)行加強(qiáng)。本方案制定采用金屬壓條固定釘加強(qiáng)，收頭部位整體采用與大面相容性瀝青類密封膏全部密封處理，側(cè)墻防水應(yīng)進(jìn)行保護(hù)層設(shè)置，保護(hù)層宜采用排水板。
5.1.8陽角部位處理：首先在陽角部位做500寬附近層每邊250，材料為2mm非固化+復(fù)合交叉層壓膜卷材1.5mm，隨后施工2mm非固化瀝青涂料，與卷材復(fù)合過程中立面卷材上返至平面長度≥500mm，平面下返立面長度≥500mm。陽角部位為結(jié)構(gòu)應(yīng)力集中部位，故加強(qiáng)處理確保防水質(zhì)量長期耐久可靠性。
掃二維碼用手機(jī)看
上一個(gè):
合成高分子材料標(biāo)準(zhǔn)化施工技術(shù)
下一個(gè):
防水施工機(jī)具
上一個(gè):
合成高分子材料標(biāo)準(zhǔn)化施工技術(shù)
下一個(gè):
防水施工機(jī)具
聯(lián)系方式
微信公眾號
在線留言
客戶留言
描述：
